水質自動采樣器技術要求及檢測方法

1  適用范圍

本標準規定了地表水、工業廢水和生活污水水質自動采樣器的技術性能要求和性能檢測方法。

本標準適用于水質自動采樣器的性能檢驗、選型使用和日常校核。

2  規范性引用文件

本標準內容引用了下列文件中的條款。凡是不注日期的引用文件，其有效版本適用于本標準。

GB 12998  水質 采樣技術指導

3  術語和定義

下列術語和定義適用于本標準。

3.1  自動采樣

指水質自動采樣器按預定設置的采樣模式，自動采集水樣，直至定量注入采樣瓶，最后將多余或滯留的水樣排走及清洗管路的全過程。

3.2  在線采樣

指將采樣裝置正確安裝在采樣點處，按預定設置的采樣模式，對采樣點監控的水質進行全程的、動態的水樣采集的工作方式。

3.3  流量等比例采樣

指每排放一設定體積污水，水質自動采樣器將定量的水樣從指定采樣點分別采集到采樣器中的指定樣品容器內的采樣方式。

3.4  時間等比例采樣

按設定采樣時間間隔，水質自動采樣器將定量的水樣從指定采樣點分別采集到采樣器中的指定樣品容器內的采樣方式。

3.5  混合采樣

指水質自動采樣器將同一采樣點不同時間采集的樣品，注入同一個采樣瓶中的采樣方式。通常用于分析某些水質參數在某個時間段內的平均值。

3.6  分瓶采樣

指水質自動采樣器將不同時間采集的樣品，分別注入不同采樣瓶中的采樣方式。通常用于分析某些水質參數在不同時間的變化規律。

3.7

平均無故障連續運行時間（MTBF） 指水質自動采樣器在檢測期間的總運行時間（小時，h）與發生故障次數（次）的比值， 單位為：h/次。

4  技術要求

4.1  水質自動采樣器的分類

根據采樣是否連續分為連續自動采樣器和非連續自動采樣器；根據是否具有流量計量功能可分為帶流量計量功能的自動采樣器和不帶流量計量功能的自動采樣器；根據是否具有分瓶采樣功能分為分瓶自動采樣器和混合自動采樣器；根據是否能用于固定源的在線水質采樣分為在線式采樣器和便攜式采樣器。

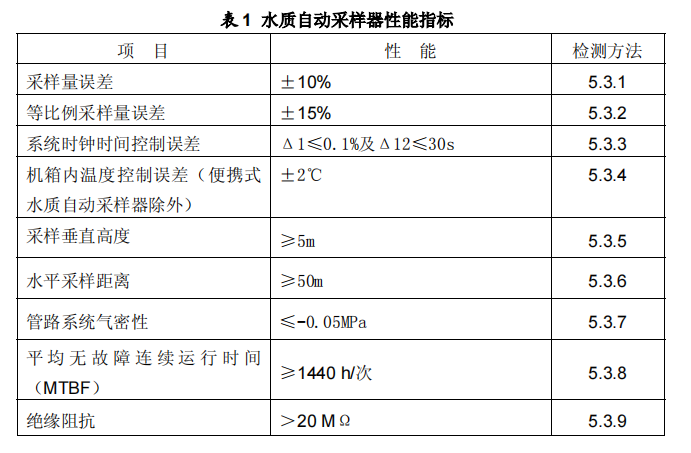

4.2  水質自動采樣器的性能指標應符合表 1 的要求，并滿足 GB 12998 有關自動采樣設備的其他性能要求。

4.3  外觀
4.3.1  水質自動采樣器表面不應有明顯銼痕、劃傷、裂縫、變形和污染，儀器表面涂鍍層應均勻，不應起泡、龜裂、脫落和磨損，顯示屏面板無破損及裂痕。產品組裝堅固、零部件緊固無松動，按鍵、開關門鎖等配合適度，控制靈活可靠。
4.3.2  水質自動采樣器外殼應耐腐蝕，防塵防潮，密封性好，外殼材料宜使用不銹鋼噴塑或ABS塑料（丙烯腈－丁二烯－苯乙烯共聚物）。
4.3.3  水質自動采樣器應在明顯位置標示儀器的名稱、型號、制造廠名、廠址、出廠編號、出廠日期，具有流量計量功能的水質自動采樣器，還應有計量器具制造許可證（ CMC）標
志。
4.3.4  顯示器無污點、損傷。顯示部分的字符筆畫亮度均勻、清晰；無暗角、黑斑、彩虹、氣泡、暗顯示、隱劃、不顯示、閃爍等現象。
4.4  構造要求
4.4.1  水質自動采樣器一般由控制單元、采水單元、水樣分配單元、采樣瓶、恒溫單元等組成。
4.4.2  控制單元
控制完成采樣的單元，應具有設置、顯示、控制信號輸出、信號采集和數據存儲等功能。
4.4.3  采水單元
將水樣采集至水質自動采樣器的單元，一般由泵、管路和采樣頭組成。采樣頭宜設有10～20目的過濾網，防止漂浮物堵塞采樣管路。
4.4.4  水樣分配單元
將水樣導入指定采樣瓶的單元，要求水樣分配單元保證導入準確，不發生外溢；水樣分配單元應具有掉電自鎖功能，采樣瓶排布應緊湊。
4.4.5  采樣瓶
用于存放水樣，由惰性材料制成，易清洗，容量應在 500ml以上。
4.4.6  恒溫單元
具有獨立控溫、低溫冷藏水樣的單元。
4.4.7  在正常運行狀態下，水質自動采樣器可平穩工作。水質自動采樣器的部件不易產生機械、電路故障，便于維護、檢查作業，無安全危險。在出現浸濕、結露等情況時，水質自動采樣器應能保持正常運行。
4.5  水質自動采樣器應具有設定、校對和顯示時間功能，包括年、月、日和時、分。
4.6  當斷電后，水質自動采樣器應能恢復掉電前的工作狀態，所設定的參數應不改變。
4.7  水質自動采樣器不具有流量計量功能時，應配備與流量計連接的接口，實現流量等比
例采樣。
4.8  水質自動采樣器應具備通信接口，具備遠程啟動、遠程設置等功能。
4.9  采樣模式至少應具有定時、時間等比例、流量等比例、液位比例、遠程控制等采樣模式。
4.10 水質自動采樣器的最小采樣量不大于 10ml；最小采樣間隔小于 30min。
4.11  控制單元應具有保存采樣記錄、故障信息和樣品保存溫度超標報警信息等功能，并能
夠輸出存儲的信息。
4.12  水質自動采樣器應具備空氣反吹、自動清洗功能。
4.13  水質自動采樣器應備自動終止采樣功能，當樣達到預設次數時，水質自動采樣器自動終止采樣以避免樣品溢出。
4.14  水質自動采樣器宜具備自動排空功能。
5  檢測
5.1  檢測條件
5.1.1  環境溫度應在 5℃～35℃之間，檢測期時的溫度變化在±5℃以內。
5.1.2  檢測期時的相對濕度應在 90%以下。
5.1.3  大氣壓應在 86 kPa～106 kPa之間，檢測期時的變化幅度在±5%以內。
5.1.4  在線式水質自動采樣器電壓：交流 220V±22V；便攜式水質自動采樣器電壓：直流12V。
5.1.5  在線式水質自動采樣器電源頻率：50Hz±0.5 Hz。
5.1.6  儀器預熱時間應符合水質自動采樣器操作說明書的要求。
5.2  檢測準備及校正
5.2.1  接通電源后，按水質自動采樣器操作說明書規定的時間預熱，以使各部分功能及顯示記錄單元穩定。
5.2.2  按水質自動采樣器操作說明書的校正方法，校正采樣器。
5.3  性能檢測方法
5.3.1  采樣量誤差在 5.1的檢測條件下，水質自動采樣器采樣量設置為  200ml，執行自動采樣，采樣結束后，取出采樣瓶，量取實際采樣量，計算量取值與設置值的相對誤差。ΔX=（X-200）×100%
其中：ΔX—采樣量誤差；
X—實際量取的采樣量，ml。
5.3.2  等比例采樣量誤差
在 5.1的檢測條件下，安裝調試好流量計，并將水質自動采樣器按照操作說明書連接好；每排放 20m3廢水采樣  200ml；調節流量使排放速率在 20m3/h左右，啟動水質自動采樣器；等待排放流量累計至  200  m3、且水質自動采樣器完成該次采樣時，量取水質自動采樣器采樣量總和 C，并按下式計算誤差：
ΔC=(C-2000)/2000×100%
其中：ΔC—等比例采樣誤差；
C—采樣量總和，ml。
5.3.3  系統時鐘時間控制誤差
選取具有 12個采樣瓶的水質自動采樣器，設置采樣間隔時間為  1h，按實時時鐘校準水質自動采樣器的時鐘；設置水質自動采樣器為周期采樣模式，啟動水質自動采樣器，記錄水質自動采樣器啟動實時時鐘時間為 Ts0，記錄第  1 次至第 12  次采樣開始時的實時時鐘時間Ts1、Ts2、……Ts12，單位為 s；當實時時鐘運行 12h，即實時時鐘時間 Tst- Ts0=12h，記錄水質自動采樣器顯示的時間 Tct。將記錄值代入下式，并計算：

Δ1=Max（|（Ts2- Ts1）|，|（Ts3- Ts2）|，……，|（Ts12- Ts11）|）/3600×100%

Δ12=|（Tct- Tst
