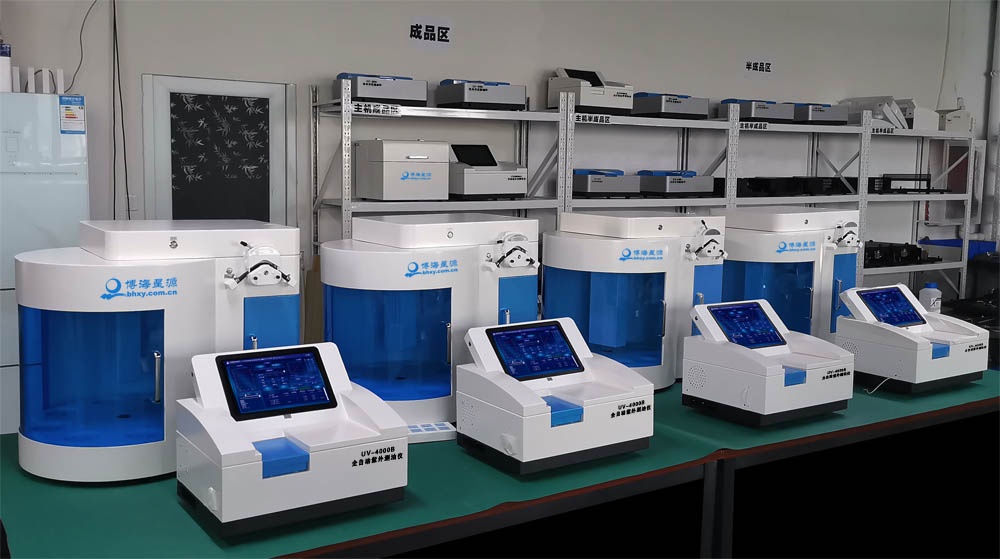

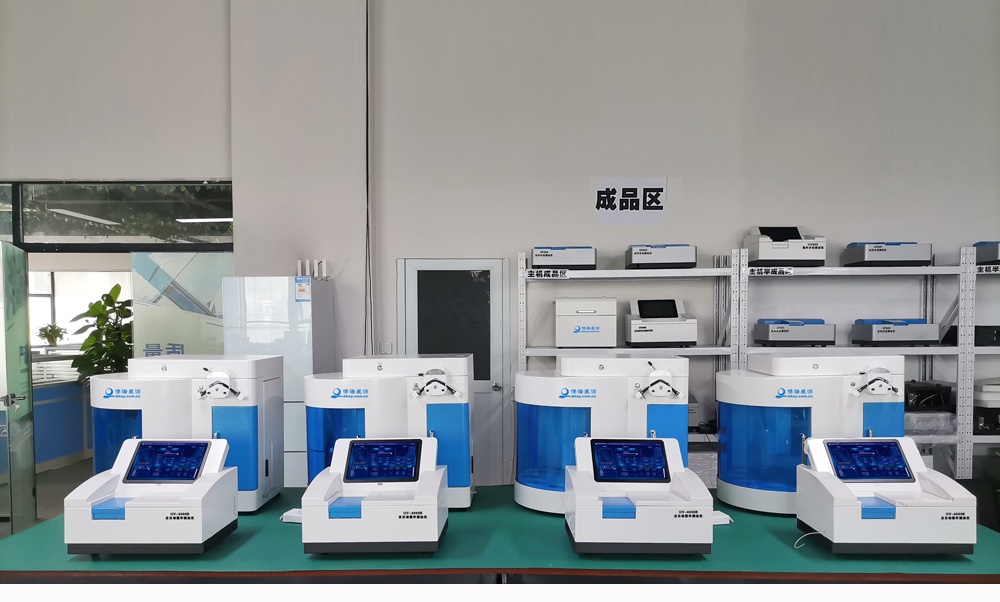

博海星源全自動測油儀批量調試現場

工作原理：

全自動測油儀由全自動操作軟件系統，分光系統和前處理萃取系統組成。該機采用滾筒式立體攪拌技術將水體中的油類萃取出來，除水除雜質導入比色皿中后進行測量。內置硅酸鎂吸附裝置可以測量石油類和動植物油的含量。測量完畢儀器自動排廢清洗。全程自動化，無須操作人員接觸試劑，即自動進樣、自動萃取、自動除水除雜質、自動測量、自動清洗、自動排液和存儲數據。

紅外分光光度法和紫外分光光度法測量標準：

測定水中石油類的紫外分光光度法。

本標準適用于地表水、地下水和海水中石油類的測定。

當取樣體積為 500 ml，萃取液體積為 25 ml，使用 2 cm 石英比色皿時，方法檢出限為0.01 mg/L，測定下限為 0.04 mg/L。

HJ637-2018新國標規定當樣品體積為1000 ml，萃取液體積為 25 ml，使用 4cm 比色皿時，檢出限為 0.01mg/L ，測定下限為0.04mg/L ；當樣品體積為 500 ml ，萃取液體積為 50 ml，使用 4cm 比色皿時，檢出限為0.04mg/L ，測定下限為 0.16mg/L 。

全自動紅外測油儀基本工作原理

石油類物質的成分非常復雜，其組成也因產地而異，石油的主要成分是烴類（烷烴、環烷烴和芳香烴）。在紅外吸收光譜中，由于不同產地的石油類物質，或多或少地存在著亞甲基CH2基團與甲基CH3基團及Ar-H芳香烴之間的比值變化，所以求出各自的校正系數：X為亞甲基CH2基團系數，Y為甲基CH3基團系數，Z為Ar-H芳香烴系數，再求出亞甲基CH2的波數2930cm-1與3030cm-1的比值為F。求出F、X、Y、Z值后，再測定各種石油類，使之達到測定石油類物質不受石油產地變化影響的目的。

定性分析：一定頻率的紅外線經過分子時，如果分子中某一個鍵的振動頻率和它一樣，這個鍵就吸收紅外線而增加能量，振動就會加強；如果分子中沒有同樣頻率的鍵紅外線就不會被吸收。若連續改變紅外線的頻率照射樣品時，則通過樣品吸收池的紅外線，有些區域較強，有些區域較弱，從而產生了紅外吸收光譜。

定量分析：當某單色光通過被測溶液時，其能量就會被吸收。光強被吸收的強弱與被測物質的濃度成比例。即符合比爾定律：

A=log(1/T)=log(I0/I)=a*b*c

其中： T=(I/I0)*100%,為透過率；

I0為入射單色光強度；

I為透射光強度；

a為常數；

b為液層厚度；

c為樣品濃度。

石油類物質含量的測定，根據石油類（ISO）濃度計算公式：

C=X*A2930+Y*A2960+Z*(A3030-A2930/F)

其中： C-------------------石油類濃度；

A2930，A2960，A3030-----不同波數下的吸光度；

X，Y，Z，F(xiàn)----------校正系數

校正系數的確定，計算公式：

F=A2930（H）/A3030（H）

C（H）=X*A2930（H）+Y*A2960（H）

C（P）=X*A2930（P）+Y*A2960（P）

C（T）=X*A2930（T）+Y*A2960（T）+Z*[A3030（T）

-A2930（T）/F]

其中A2930（H）、A2930（P）、A2930（T）-------分別是正十六烷、老鮫烷（或異辛烷）、甲苯（或苯）在波數為2930cm-1處的吸光度；

A2960（H）、A2960（P）、A2960（T）-------分別是正十六烷、老鮫烷（或異辛烷）、甲苯（或苯）在波數為2960cm-1處的吸光度；

A3030（H）、A3030（T）-------分別是正十六烷、甲苯（或苯）在波數為3030cm-1處的吸光度；

C（H）、C（P）、C（T）----分別是正十六烷、老鮫烷（或異辛烷）、甲苯（或苯）的濃度。

以四氯乙烯為溶劑配制甲苯（或苯）、老鮫烷（或異辛烷）、正十六烷溶液，濃度分別為80、20、20毫克/升，用4厘米比色皿測定紅外光譜的吸光度。對正十六烷（H）及老鮫烷（P）（或異辛烷）由于其芳香烴含量為零，即：

A3030-A2930/F=0

將正十六烷（H）及老鮫烷（P）（或異辛烷）在波數2930cm-1和波數2960cm-1測得的吸光度，分別代入計算公式求出X、Y值，然后再將F、X、Y代入計算公式求出Z值。

紫外測油儀分光單元工作原理：

分光光度法分析的原理是利用物質對不同波長光的選擇吸收現象來進行物質的定性 和定量分析，通過對吸收光譜的分析，判斷物質的結構及化學組成。

本儀器是根據相對測量原理工作的，即選定某一溶劑（蒸餾水、空氣或試樣）作為參比溶液， 并設定它的透射比（即透過率T）為 100%，而被測試樣的透射比是相對于該參比溶液而得到的。 透射比（透過率 T）的變化和被測物質的濃度有一定函數關系。

在一定的范圍內，它符合 朗伯—比耳定律。

T=I/Io A=KCL=‐㏒I/Io

其中 T 透射比（ 透過率）

A 吸光度

C 溶液濃度

K 溶液的吸光系數

L 液層在光路中的長度

I 光透過被測試樣后照射到光電轉換器上的強度

Io 光透過參比測試樣后照射到光電轉換器上的強度

全自動測油儀特點

1. 全自動：進樣、萃取、除水過濾、測量、排液、清洗，全自動可一次性萃取6-14個水樣；

2. 健康安全：萃取等操作無須人員參與，不和試劑接觸，標準通風櫥內操作保證人員的健康。

3. 高精度自動注射器：試劑0-600ml任意設置，超濃度自動稀釋，自動配質控樣，自動一鍵定標做曲線；

4. 一鍵定標：采用標準油類標準濾光片可以進行一鍵定標，多次校正不用試劑，同時單點和多點自動檢測自動校正，方便快捷；

5. 一鍵完成：開機一鍵完成多個水樣檢測，中間無須其它操作，減少操作人員的工作量；

6. 核心油水分離技術：防堵破乳膜有效過濾面積φ45mm以上，雙膜分離替代無水硫酸鈉，一膜可用百次，膜破有聲光報警；

7. 內置12寸觸控電腦，Windows全系統控制，USB接口具有智能處理信息、儲存、打印，體積小可放置在常規標準1.2米通風櫥中；

8. 紫外紅外測油儀雙系統一鍵切換測油儀軟件，有軟件著作證書，半自動和全自動操作一鍵切換；

9. 無限次自動填充更換排放硅酸鎂符合國標一樣一換，可全自動總油石油類或動植物油檢測，自動顯示硅酸鎂剩余量；

10. 225nm特征波峰譜圖掃描，譜圖自動縮放，樣品濃度準確與否通過吸收峰掃描譜圖可溯源佐證；

11. 廠家配備專用棕色采樣瓶底部凹面排廢無殘留試劑同時鏈條式樣品轉盤可兼容1000ml、500ml的市售棕色廣口瓶，都能直接上機萃取不接觸水樣自動讀取體積和計算；

12. 故障自檢：開機自動檢測前處理和主機有無故障，故障聲光報警；

13. 自動分離收集廢水廢試劑，試劑余量自動檢測和顯示，可升級自動回收再利用廢液；

14. 手機app遠程操作監控，可以不停止正在執行的流程預約新做水樣無影響，且無限循環做樣不停機；

15. 儀器所做數據皆可以通過RS486通訊協議直接接入上傳至實驗室數據平臺；

16. 基線穩定性好：零點自動實時調整（消除基線漂移影響）。
