飲食業油煙檢測紅外測油儀

1飲食業油煙檢測器材

---

紅外分光測油儀EP900

自動油煙采樣器

超聲波清洗機
電子天平

2測定方法

---

Ａ．1  采樣步驟

　　參照ＧＢ／Ｔ?。保叮保担罚保梗梗兜臒焿m等速采樣步驟進行。
　　a 采樣前，先檢查系統的氣密性。
　　b 加熱用于濕度測量的全加熱采樣管，潤濕干濕球，測出干、濕球溫度和濕球負壓；測量煙氣溫度、大氣壓和排氣筒直徑；測量煙氣動、靜壓等條件參數。
　　c 確定等速采樣流量及采樣嘴直徑。
　　d 裝采樣嘴及濾筒。裝濾筒時需小心將濾筒直接從聚四氟乙烯套筒中倒入采樣頭內，特別注意不要污染濾筒表面。
　　e 將采樣管放入煙道內，封閉采樣孔。
　　f 設置采樣時間，開機。
　　g 記錄或打印采樣前后累積體積、采樣流量、表頭負壓、溫度及采樣時間。
　　h 油煙采樣器采集油煙。
    i 樣品保存：收集了油煙的濾筒應立即轉入聚四氟乙烯清洗杯中，蓋緊杯蓋；樣品在２４小時內測定，可保存在冰箱的冷藏室中保存７天。

Ａ．2　試驗條件
    a 濾筒在清洗完后，應置于通風無塵處晾干；
    b 采樣前后均保證沒有其它帶油漬的物品污染濾筒。
Ａ．3　樣品測定步驟

　　a 把采樣后的濾筒用重蒸后的四氯乙烯溶劑12ml，浸泡在聚四氟乙烯清洗杯中，蓋好清洗杯蓋；
　　b 把清洗杯置于超聲儀中，超聲清洗10min；
　　c 把清洗液轉移到25ml比色管中；
　　d 再在清洗杯中加入6ml四氯乙烯超聲清洗5min；
　　e 把清洗液同樣轉移到上述25ml比色管中；
　　f 再用少許四氯乙烯清洗濾簡及聚四氟乙烯杯二次，一并轉移到上述25ml比色管中，加入四氯乙烯稀釋至刻度標線；
　　g 紅外分光光度法測定：測定前先預熱紅外測油儀，零點自動調整和滿刻度，固定某一組校正系數；
　　h 標準系列配制：在精度為十萬分之一的天平上準確稱取回流好的相應的食用油標準樣品1g于50ml容量瓶中，用重蒸（控制溫度70-74℃）后的分析純C2CL4稀釋至刻度，得高濃度標準溶液A。取A液1.00ml于50ml容量瓶中用上述C2CL4稀釋至刻度，得標準中間液B。移取一定量的B溶液于25ml容量瓶中，用C2CL4稀釋至刻度配成標準系列（濃度范圍0-60ml/L）。

　　i 樣品測定：用適量的C2CL4浸泡聚四氟乙烯杯中的采樣濾筒，蓋上并旋緊杯蓋后，將杯置于超聲器上清洗5min，將清洗液倒人25ml比色管中，再用適量的C2CL4清洗濾筒2次，將清洗液一并轉入比色管中，稀釋至刻度，即得到樣品溶液。將樣品溶液置于4cm比色皿中，即可進行紅外分光試驗。　

Ａ．4　結果計算
　　a 油煙治理效率計算公式
　　   指油煙凈化設備處理后，被去除的油煙與精華之前的油煙的質量的百分比。

P=（C_前*Q_前-C_后*Q_后）/（C_前*Q_前）*100%

公式中：P-油煙去除效率，%；

C_前—處理設施前的油煙濃度(mg/m3)；

Q_前—處理設施前的排風量(m3/h)；

C_后—處理設施后的油煙濃度(mg/m3)；

Q_后—處理設施后的排風量(m3/h)；

　　b 油煙排放濃度計算公式

C測＝C溶液×V/1000×V0

公式中：C測—油煙排放濃度（mg/m３）；

C溶液—濾筒清洗液油煙濃度（mg/L）；

        V—濾筒清洗液稀釋定容體積；
        V０標準狀態下干煙氣采樣體積（m３），其計算方法以參考ＧＢ／Ｔ１６１５７－１９９６。

3產品介紹

---

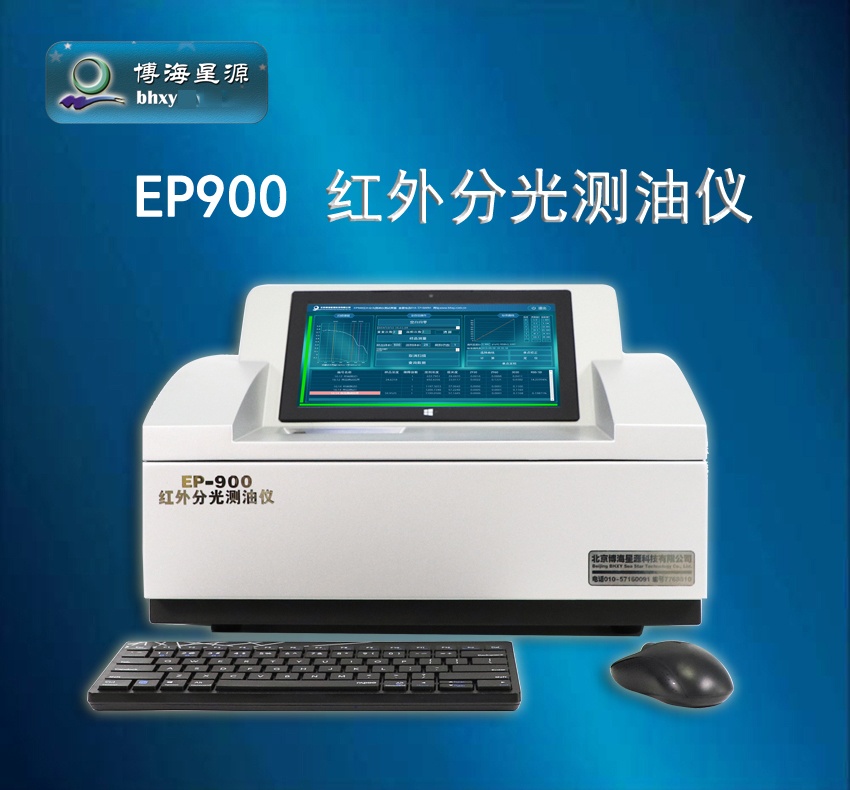

紅外測油儀EP900



1、符合標準

符合國標“HJ637-2018水質 石油類和動植物油的測定 紅外光度法”

2、技術原理

根據HJ637-2018標準，用四氯乙烯萃取水中的油類物質，測定總萃取物，然后將萃取液用硅酸鎂吸附，經脫除動植物油等物質后，測定石油類。總萃取物和石油類的含量均由波數分別為2930cm-1(CH2基團中C-H鍵的伸縮振動)、2960cm-1(CH3基團中C-H鍵的伸縮振動)和3030cm-1(芳香烴中C-H鍵的伸縮振動)譜帶處的吸光度A2930、A2960和A3030進行計算。動植物油的含量按總萃取物與石油類含量之差計算。

3、儀器的使用部門

環境監測系統，石油化工、水文水利、自來水公司、污水處理廠、火力發電廠、鋼鐵企業、高?？蒲薪虒W(xué)、農業環境監測、鐵路環境監測、汽車制造、海洋環境監測、交通環境監測、環境科研等檢測室、實驗室使用。

4、儀器應用范圍

該儀器主要應用在地表水、地下水、工業廢水中含油量的測量，也可用于餐飲業煙氣中油的監測和固體中含油量的監測。該儀器是測量水體、氣體、固體中含油量的儀器。

5、技術指標

項  目              技術指標

儀器檢出限     3SD≤0.02mg/L(測量11次空白計算3倍標準偏差)

方法檢出限(水樣)     0.002mg/L

水樣測量范圍     0.0-100%油(稀釋或富集萃取測量法)

重復性     RSD≤1%(20-100mg/L油標樣測定11次)

測量四氯乙烯     2930cm-1 吸光度：＜0.2（A）

芳烴檢出限     2mg/L（苯國家標準物質）

準確度誤差     <±2%

相關系數     R>0.9999

掃描速度     全譜掃描，30秒鐘/次

波數范圍     3400cm-1～2400cm-1（即2941nm～4167nm）

吸光度范圍     0.0000～2.0000AU（即透過率100～1%T）

分辨率     0.001mg/L

波數準確度和重復性     ±0.5cm-1

使用溫度和濕度     溫度范圍1℃-40℃，濕度≤90﹪

主機外型尺寸     45cm×35cm×13cm（長寬高）

使用電源     (220±22)V、(50±1)Hz、50VA

6、技術特點

1) 符合國標HJ637-2018，紅外三波數和非分散單波數譜圖清晰，刻度準確，可以清晰顯示三波數產生的吸收譜圖和吸光度；
2) 廠家配備標準油濾光片，可長期進行單點校正，單次標準曲線終身免更換，免除配置標油有毒試劑；
3) 具有測量儀器校正系數功能且可標準曲線校正,可單點校正,多點校正,曲線校正;
4) 可拆卸一體化光學系統，體積小、光程短、能量大，先分光后吸收，穩定性好；
5) 儀器工作站采用穩定的NET4.0運行平臺，綠色硬盤版免安裝,具有軟件著作權證書；
6) 采用Windows7或Windows10操作系統控制；

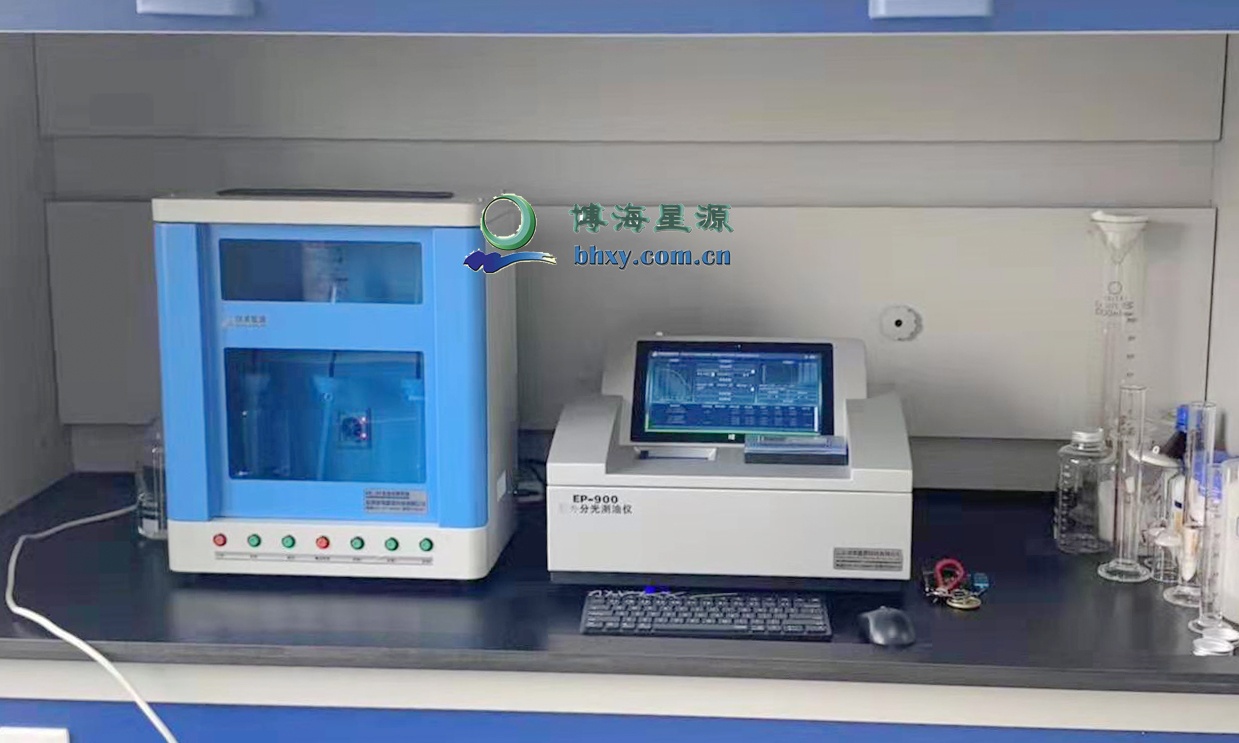

7) 可配備SE-3KS全自動萃取器,實現全自動定量進液、萃取、分離脫水和震蕩吸附動植物油，不接觸有毒試劑，保障操作人員的健康；
8) 相關系數好，測量0.5-5 mg\L,R>0.9999；
9) 可自動調整儀器的亞甲基2930cm-1的波長定位，實現儀器的準確測量。
10) 儀器內置11寸觸控平板電腦，外置無線鼠標鍵盤，同時也可外置電腦，操作方便快捷；
11) 零點實時調整，基線穩定性好，無基線漂移影響，采用熱釋電紅外探測器，采集鹵燈亮滅時熱釋電信號；
12) 具有自動統計分析、譜圖顯示、儲存、打印等功能，可無線聯網遠程控制操作；
13) 可以檢測水樣中的總油,石油類,動植物油，還可以檢測飲食業油煙氣體中含油,固體中含油；

14) 非分散和紅外一鍵切換，操作便捷；

15) 能檢驗萃取溶劑的透光率和純度，分辨各干擾物；

7、執行的國家標準

環境監測站、生活污水和工業廢水的測定：GB8978—1996污水綜合排放標準

飲食業油煙監測單位：GB18483—2001飲食業油煙排放標準

市政排水檢測站或及污水處理廠：GB18918—2002城鎮污水處理廠污染物排放標準

城鎮供水公司或者自來水公司：GB3838—2002地表水環境質量標準

石油石化企業：GB3551—83 石油煉制工業水污染物排放標準

鐵路環境監測站：GB5469—85鐵路貨車洗刷廢水排放標準

火力發電廠環境監測站：GB8978—1996污水綜合排放標準以及其它標準

冶煉行業廢水監測：GB13456—92鋼鐵工業水污染物排放標準

海洋漁業水質監測：GB3097海洋水質標準和GB11607漁業水質標準

水文環境監測站：GB3838—2002地表水環境質量標準

農產品質量監督檢驗中心、農業林業環境監測站：GB4284—84農用污泥中污染物控制標準

4售后服務

---

1.驗收合格之日起12個月內,因產品質量問題不能正常工作時,廠家無償為用戶修理或更換產品；

2.保證10年提供配件及試劑供應，完善的網絡化信息管理平臺，確保所售出的每臺儀器都有質量追蹤服務。

3.專業的售后服務工程師提供測油整體解決方案，包括從樣品采樣萃取分析測量到儀器使用過程中所遇到的所有的問題。
4.人員培訓過程：

第一步介紹儀器培訓的整體方案和儀器的結構和工作原理；

第二步我方和主要的使用操作人員對儀器的性能技術參數進行驗證試驗。包括儀器的定標和檢出限重復性等技術參數的驗收。

第三步：我方工程師開始系統全面的培訓使用操作人員，包括儀器的結構原理，定標操作，水樣測量過程，軟件使用介紹，操作注意事項，維護保養等。

第四步重溫培訓內容，使用戶鞏固儀器相關知識。

第五步所有的操作使用用戶逐個單獨實機操作使用。解答和演練用戶遇到的所有問題。
